Checkmate: Breaking the Memory Wall with Optimal Tensor Rematerialization¶

约 2714 个字 2 张图片预计阅读时间 9 分钟

说明

Introduction¶

深度学习训练需要大量的高带宽内存，这些训练内存主要由反向传播所需的中间激活值 (activation tensors) 主导。高带宽内存的有限可用性造成了模型训练的内存墙 (memory wall)。为了降低内存开销，在前向传递过程中可以丢弃部分选定张量，在反向传播时需要时重新计算 (rematerilization)，即以计算换内存。在论文 voilern's note - Training Deep Nets with Sublinear Memory Cost 中将这个问题称为 Checkpointing，而他们所提出的方法无法普通应用到非线性 DNN 中，并依赖于图中所有节点具有相同 cost 的强假设。

本篇论文将 tensor rematerialization 形式化为约束优化问题，也即 MILP (mixed integer linear program, 混合整数线性规划) 问题，提出一种基于两阶段确定性线性规划舍入的近似算法，并给出一个在 TensorFlow 中实现的可用于模型训练的系统 Checkmate。

Motivation¶

训练期间的内存占用主要包括大小取决于输入维度的中间特征 / 激活值和大小取决于权重维度的参数及其梯度。鉴于输入通常比 kernels 大，内存主要被特征所占用。诸如 TensorFlow 和 Pytorch 在前向传递时存储所有中间激活值，带来巨大的内存开销。通过引入 rematerialization 可显著降低内存占用。

本文的工作对于神经网络图几乎没有假设，允许每个节点具有多个输入和输出的任意图、跨层的可变内存开销和每层的可变计算成本。仅将解约束在 correct 和 within the RAM budget 两个条件下，即节点的依赖关系必须在其被评估前被确定，并且在执行期间的任意时刻，驻留的张量可以存放在内存中。

在这些约束条件下，将调度投影到时间与空间，可将目标表示为线性表达式，从而可使用诸如 Gurobi、GLPK、COIN-OR Branch-and-Cut 等混合整数线性规划求解器进行求解。其最优解将在内存预算内最小化额外的计算成本。

相关工作主要可分为 checkpointing and rematerialization、reversible networks、distributed computation 和 activation compression。

Optimal Rematerialization¶

在本节中，本文开发了一个最优求解器，用于在评估通用数据流图（包括神经网络训练中所使用的）时调度计算并进行垃圾回收。将 rematerialization 问题建模为可使用线性规划器求解的 MILP 问题。

Problem definition¶

计算图或数据流图 \(G = (V, E)\) 为包含 \(n\) 个节点 \(V = \{ v_1, \dots, v_n \}\) 的有向无环图，其中每个节点 \(v\) 表示产生值（例如张量）的运算，边 \(e = (v_i, v_j)\) 表示运算之间的依赖关系。节点按照拓扑序编号，使得运算 \(v_j\) 仅依赖运算 \(v_{i<j}\) 的结果。每个运算的结果需要 \(M_v\) 的内存来存储，使用其输入对输出进行重计算需要 \(C_v\) 的成本。我们希望在内存预算 \(M_{\text{budget}}\) 下找到具有最大内存开销和最小计算成本的终端节点 (terminal node) \(v_n\)。

Representing a schedule¶

将 schedule 策略表示为一系列被保存或重计算的节点。将网络的执行展开为 \(T\) 个阶段，并且每个阶段只允许一个节点重计算一次，定义：

\(S_{t, i} \in \{0, 1\}\) 表示运算 \(i\) 的结果从阶段 \(t - 1\) 到阶段 \(t\) 都应被保存在内存中
\(R_{t, i} \in \{0, 1\}\) 表示运算 \(i\) 在阶段 \(t\) 是否进行重计算

该表示对 checkpointing 进行了推广，即值可被保留和释放多次，但代价是 \(O(Tn)\) 的决策变量。为权衡决策变量数与调度灵活性，令 \(T = n\)，即 \(O(n^2)\) 的运算和在线性图中常量级的内存开销。

Scheduling with ample memory¶

首先考虑内存充足时的情况。即使没有内存约束，仍需要保证运算时其所有依赖均驻留在内存中。则目前的优化问题可表述为：

\[ \begin{align} \arg \min_{R, S} & \quad \sum_{t=1}^{n} \sum_{i=1}^{t} C_i R_{t, i} \tag{1a} \\ \text{subject to} & \notag \\ R_{t, j} & \leq R_{t, i} + S_{t, i}, && \forall t \; \forall(v_i, v_j) \in E, \tag{1b} \\ S_{t, i} & \leq R_{t-1, i} + S_{t-1, i}, && \forall t \geq 2 \; \forall i, \tag{1c} \\ \sum_{i} S_{1, i} &= 0, \tag{1d} \\ \sum_{t} R_{t, n} & \leq 1, \tag{1e} \\ R_{t, i}, S_{t, i} & \in \{0, 1\}, && \forall t \; \forall i \tag{1f} \end{align} \]

（1a）：优化目标，最小化计算成本。
（1b）：若运算 \(j\) 在阶段 \(t\) 被重新计算，则其所有依赖 \(i\) 必须在阶段 \(t\) 可用，即在阶段 \(t\) 被重新计算或在阶段 \(t\) 及之前已经保存在内存中。
（1c）：若运算 \(i\) 在阶段 \(t-1\) 到阶段 \(t\) 期间被保存在内存中，则运算 \(i\) 在应在阶段 \(t-1\) 被重新计算，或在阶段 \(t-1\) 及之前已经保存在内存中。
（1d）：初始阶段不保存任何运算结果，内存中没有任何值。
（1e）：最终的运算必须在某个阶段被计算，确保训练过程的完整性。
（1f）：决策变量 \(R, S\) 的定义。

Constraining memory utilization¶

在上文的基础上，为约束内存使用，引入内存计算变量 \(U_{t, k} \in \mathbb{R}_+\)，表示在阶段 \(t\) 中，运算 \(v_k\) 完成后所使用的内存。\(U_{t, k}\) 借助二元变量 \(\text{FREE}_{t, i, k} \in \{0, 1\}, (v_i, v_k) \in E\) 递归定义，\(\text{FREE}_{t, i, k}\) 表示在阶段 \(t\) 中 \(v_k\) 完成后是否可以释放 \(v_i\) 占用的内存。

我们假设有：

网络的输入和参数始终驻留在内存中。
有足够的空间存放参数梯度，参数梯度所占内存和参数所占内存相同。
在阶段开始时，所有 checkpointed value 都驻留在内存中。

因此，可以写出初始时的表达式 \(U_{t, 0}\)：

\[ U_{t, 0} = \underbrace{M_{\text{input}} + 2M_{\text{param}}}_{\text{Constant overhead}} + \sum_{i=1}^{n} \underbrace{M_i S_{t, i}}_{\text{Checkpoints}} \tag{2} \]

即每个阶段开始前，所用内存为输入所占内存、参数和参数梯度所占内存、以及所有前一阶段保存在 checkpoint 中的运算结果所占内存之和。在计算节点 \(v_{k+1}\) 前，\(v_k\) 及其依赖节点若以后不再使用，则可以释放其占用的内存。则递归定义为

\[ U_{t, k+1} = U_{t, k} - \text{mem\_freed}_t(v_k) + R_{t, k+1}M_{k+1} \tag{3} \]

其中，\(\text{mem\_freed}_t(v_k)\) 表示在阶段 \(t\) 中，节点 \(v_k\) 及其父节点可被释放的内存量。令

\[ \begin{align} \text{DEPS}[k] &= \{i \ : \ (v_i, v_k) \in E\} \\ \text{USERS}[i] &= \{j \ : \ (v_i, v_j) \in E\} \end{align} \]

分别表示节点的父节点和子节点，根据辅助变量 \(\text{FREE}_{t, i, k}\)，对于 \((v_i, v_k) \in E\)，

\[ \begin{align} \text{mem\_freed}_t(v_k) &= \sum_{i \in \text{DEPS}[k] \cup \{k\}} M_i \times \text{FREE}_{t, i, k} \tag{4} \\ \text{FREE}_{t, i, k} &= R_{t, k} \times \underbrace{(1 - S_{t+1, i})}_{\text{Not checkpoint}} \prod_{j \in \text{USERS}[i], j > k} \underbrace{(1 - R_{t, j})}_{\text{Not dep.}} \tag{5} \end{align} \]

式（5）确保：当 \(v_i\) 需要驻留在内存中时，不对其进行释放；当当前阶段存在 \(v_i\) 的子节点需要重计算时，不释放 \(v_i\) 的内存；当 \(v_k\) 不进行重计算时，不能保证 \(v_i\) 能被释放，由于每个阶段只有一个节点进行重计算，所以也保证了不会重复释放内存。

Linear reformulation of memory constraint¶

由于 \(\text{FREE}_{t, i, k}\) 的表达式不是线性的，不能放入 ILP 模型中，需要将其变换成线性形式。引入两个引理

Lemma 4.1 Linear Reformulation of Binary Polynomial

若 \(x_1, \dots, x_n \in \{0, 1\}\)，则

\[ \prod_{i=1}^n x_i = \begin{cases} 1 & \quad \sum_{i=1}^n (1-x_i) = 0 \\ 0 & \quad otherwise \end{cases} \]

Lemma 4.2 Linear Reformulation of Indicator Constraints

整数 \(y\)，存在常量上界 \(\kappa\)，即 \(0 \leq y \leq \kappa\)，则

\[ x = \begin{cases} 1 & \quad y = 0 \\ 0 & \quad otherwise \end{cases} \]

当且仅当 \(x \in \{0, 1\}, (1 - x) \leq y \leq \kappa(1 - x)\) 时成立。

令 \(\text{num\_hazards}(t, i, k)\) 表示约束 (5) 中右侧为零的因子个数，则有

\[ \text{num\_hazards}(t, i, k) = (1 - R_{t, k}) + S_{t+1, i} + \sum_{j \in \text{USERS}[i], j > k} R_{t, j} \]

应用 Lemma 4.1 得

\[ \text{FREE}_{t, i, k} = \begin{cases} 1 & \quad \text{num\_hazards}(t, i, k) = 0 \\ 0 & \quad \text{otherwise} \end{cases} \tag{6} \]

设 \(\kappa\) 为 \(\text{num\_hazards}(t, i, k)\) 的上界，应用 Lemma 4.2 得

\[ \begin{align} \text{FREE}_{t, i, k} &\in \{0, 1\} \tag{7a} \\ 1 - \text{FREE}_{t, i, k} &\leq \text{num\_hazards}(t, i, k) \tag{7b} \\ \kappa (1 - \text{FREE}_{t, i, k}) &\geq \text{num\_hazards}(t, i, k) \tag{7c} \end{align} \]

Tractability via frontier-advancing stages¶

给定计算图的一个执行顺序（拓扑序），将节点划分为 frontier-advancing stages，使得 \(v_i\) 在阶段 \(i\) 中首次被求值。用约束 (8a - 8c) 替换 (1d, 1e)：

\[ \begin{align} R_{i, i} &= 1, \quad \forall i \tag{8a} \\ \sum_{i \geq t} S_{t, i} &= 0 \tag{8b} \\ \sum_{i > t} R_{t, i} &= 0 \tag{8c} \end{align} \]

其中：

(8a) 确保每个节点在其对应的阶段被计算。
(8b, 8c) 确保节点 \(v_i\) 在阶段 \(i\) 之前未被计算过。

这种约束更加严格，减少了可行集的大小，限制了搜索空间，缩短运行时间。

Complete Integer Linear Program formulation¶

完整的 MILP 如下，具有 \(O(|V||E|)\) 个变量和约束。

\[ \begin{align} \arg\min_{R, S, U, FREE} & \quad \sum_{t = 1}^n \sum_{i = 1}^t C_i R_{t, i} \\ \text{subject to} & \notag \\ R_{t, j} & \leq R_{t, i} + S_{t, i}, \quad \forall t, \forall(v_i, v_j) \in E \tag{1b} \\ S_{t, i} & \leq R_{t-1, i} + S_{t-1, i}, \quad \forall t \geq 2, \forall i \tag{1c} \\ R_{t, i}, S_{t, i} & \in \{0, 1\}, \quad \forall t, i \tag{1f} \\ U_{t, 0} &= M_{\text{input}} + 2M_{\text{param}} + \sum_{i=1}^{n} M_i S_{t, i} \tag{2} \\ U_{t, k+1} &= U_{t, k} - \text{mem\_freed}_t(v_k) + R_{t, k+1}M_{k+1} \tag{3} \\ \text{FREE}_{t, i, k} &\in \{0, 1\} \tag{7a} \\ 1 - \text{FREE}_{t, i, k} &\leq \text{num\_hazards}(t, i, k) \tag{7b} \\ \kappa (1 - \text{FREE}_{t, i, k}) &\geq \text{num\_hazards}(t, i, k) \tag{7c} \\ R_{i, i} &= 1, \quad \forall i \tag{8a} \\ \sum_{i \geq t} S_{t, i} &= 0 \tag{8b} \\ \sum_{i > t} R_{t, i} &= 0 \tag{8c} \\ U_{t, k} &\leq M_{\text{budget}}, \quad \forall t, k \notag \end{align} \]

Constraints implied by optimality¶

注意到 \(\text{FREE}_{t, k, k} = 1\) 当且仅当 \(v_k\) 被计算后没有被使用，那么直接不计算 \(v_k\) 也是可行的，即 \(R_{t, k} = 0\)。因此直接固定 \(\text{FREE}_{t, k, k} = 0\)，此时式 (4) 可以改为

\[ \text{mem\_freed}_t(v_k) = \sum_{i \in \text{DEPS}[k]} M_i \times \text{FREE}_{t, i, k} \]

这样减少了 \(|V|^2\) 个变量。

Generating an execution plan¶

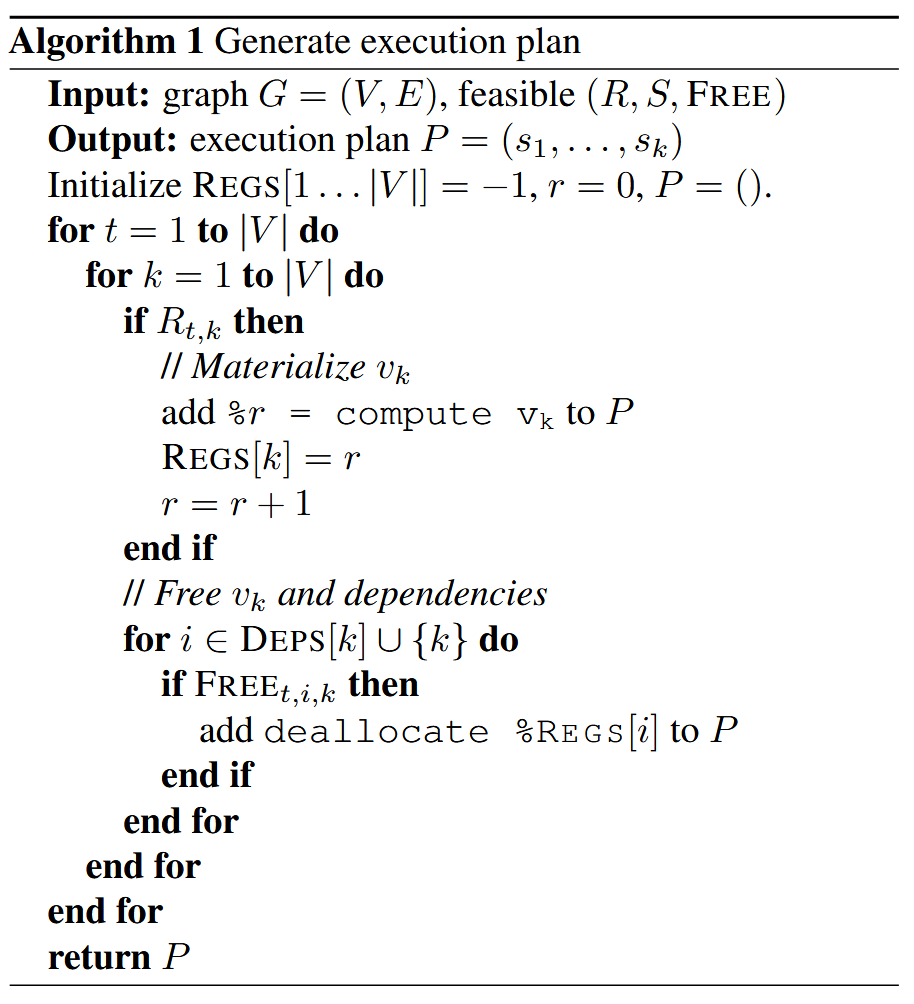

根据计算图 \(G=(V, E)\) 和 MILP 的解 \((R, S, FREE)\)，生成执行计划 \(P=(s_1, \dots, s_k)\)，其中 \(s_i\) 代表计算操作或者释放内存。

Cost model¶

计算成本 \(C\) 在构建 MILP 之前确定，方法是在目标硬件上使用一系列随机输入对网络层进行性能分析。并且由于输入和输出大小已知，计算图中每个值的内存消耗都可以静态计算，计算出的内存消耗 \(M\) 用于构建内存约束。

Approximation¶

由于求解 ILP 是 NP-hard 的，对于大规模的神经网络，对 ILP 进行精确求解不可能。论文采用的方法是：

先采用在多项式时间内生成分数解的线性规划
采用两阶段舍入算法：利用分数解先舍入一部分变量为整数解，再计算剩余变量的最优解。

Relaxing integrality constraints¶

通过放宽变量的取值范围，将整数约束转化为线性约束，从而可以在多项式时间内求解，即令 \(R, S, FREE \in [0, 1]\)。

求得分数解 \(R^*, S^*\) 之后，可以使用随机舍入或者确定性舍入得出整数解。但是直接舍入后可能导致解违反了约束条件。

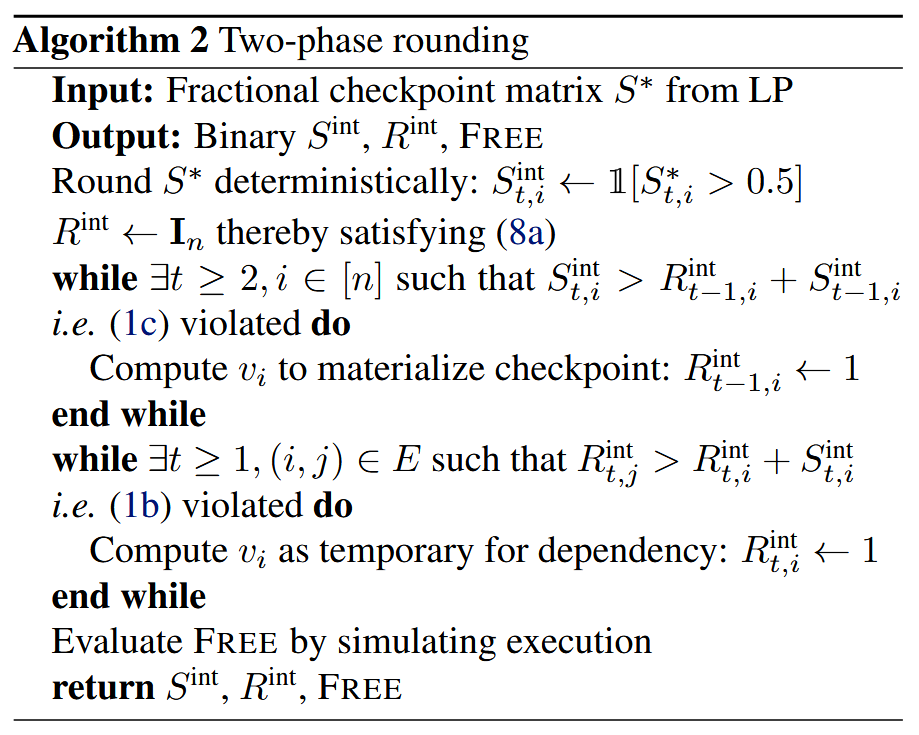

A two-phase rounding strategy¶

采用两阶段舍入策略：

Memory budget feasibility¶

算法 2 满足了条件 (1b, 1c, 1f, 8a)，但是可能不满足内存约束。解决方法是在求解 ILP 时，令 \(U_{t, k} \leq (1 - \epsilon)M_{\text{budget}}\)，预留总内存预算的余量。

Evaluation¶

研究以下问题：

使用重计算策略时，如何权衡内存占用和计算开销之间的关系？
使用重计算策略处理大规模输入是否可行？
如何才能逼近最优重计算策略？

将 checkmate 和启发式算法 baseline 进行对比，在所有内存预算下，最优重计算都能显著降低 baseline 的计算开销，并实现比以往更低的内存占用。

Baselines and generalizations¶

理想情况下，Checkpoint all 保存所有中间结果，不进行重计算。

线性图中，可以直接使用 Griewank 等人提出的 \(\log n\) 算法和 Chen 等人提出的 \(\sqrt{n}\) 启发式算法和贪心算法。

对于非线性图，对 \(\sqrt{n}\) 启发式算法和贪心算法进行扩展，扩展得到 AP \(\sqrt{n}\) 算法、AP 贪心算法、线性化 \(\sqrt{n}\) 算法和线性化贪心算法。

Evaluation setup¶

Checkmate 使用 TensorFlow 实现，接受 Keras 模型作为输入。提取正向和反向计算图，使用 Gurobi 求解器求解优化问题 (9)。最后生成执行计划，构建静态训练图。

What is the trade-off between memory usage and computational overhead?¶

Checkmate 线性网络（VGG16、MobileNet）上以最低的计算成本生成内存限制内的解决方案，并显著降低复杂架构（U-Net）上的内存消耗和计算成本。

Are large inputs practical with rematerialization?¶

为 ILP 问题加入变量 \(B\) 表示 batchsize，添加约束再次求解，得出最大 batchsize。经过测试，checkmate 的最大 batchsize 在 U-Net、FCN8、SegNet、VGG19、ResNet50、MobileNet 几种模型中均高于 baseline，在部分模型（U-Net、MoblieNet）上提升显著。

How well can we approximate the optimal rematerialization policy?¶

测量了近似解与最优解的计算开销的比值，即最优解相对于近似解的加速比。对于所有测试模型，加速比最多为 \(1.06\times\)，说明近似解已经很接近最优解。

Conclusion¶

本文提出的 Checkmate 重计算策略，允许在有限的内存上训练大型神经网络。并且不需要对神经网络结构作出强假设，能够支持残差网络等复杂结构，并通过一个硬件感知、基于配置文件的 cost model 来评估整个计算图中非均匀内存使用和计算成本的影响。最佳的重计算策略在各种内存限制下都具有最小的计算开销，并且基于 Checkmate 能够训练具有显著更大批量大小的高分辨率模型。此外，论文还提出了一个两阶段舍入策略对 ILP 的最优解进行了近似，能够在多项式时间内获得接近最优的解。
